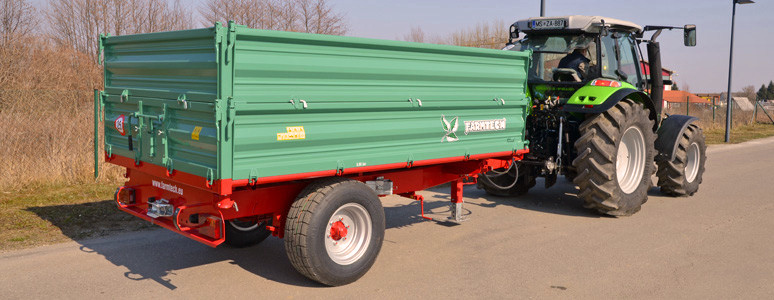

Einachs-Dreiseitenkipper EDK 650 (EDK 5)

Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

Einachs-Dreiseitenkipper EDK 650 (EDK 5)

Technische Daten
Zulässiges Gesamtgewicht 6500 kg
Leergewicht (je nach Ausrüstung) 1500 kg
Nutzlast 5000 kg
Fahrzeugmaße (Länge x Breite x Höhe) 5194 x 2160 x 2061 mm
Brückenmaße (Länge innen x Breite innen) 3490 x 2000 mm
Bordwandhöhe 500+500 mm
Plattformhöhe (bei Standardbereifung) 1000 mm
Ladevolumen 7,00 m³
Spurweite 1500 mm
Achs-Vierkant 70 mm
Stützlast 1000 kg
Zulässige Geschwindigkeit 25 km/h
Bereifung 11.5/80-15.3 14 PR
Bremsanlage Umsteckbremse / 2-Rad Auflaufeinrichtung
Kornschieber 390 x 230 mm
Kippzylinderstufen (Zylinderdurchmesser) 4 (60/75/90/105 mm)
Hublänge 1200 mm
Kippwinkel seitlich / rückwärts 45 / 45 Grad
Erforderliche Ölmenge 7,0 Liter
Leistungsbedarf kW / PS > 29 kW / 40 PS
Serienausrüstung
Fahrgestell Stabiles geschlossenes C-Pressprofilfahrgestell 4 mm, Trapezkipprahmen, Obenanhängung samt Zugöse D40mm verstellbar, Stützrad mit halbautomatischem Klappvorgang und Federverriegelung, hintere Anhängerkupplung
Achse 1)Robuste ADR-Bremsachse mit 6-Loch Radanschluss, Spurweite 1500 mm, Achslast 7000 kg/Achse bei 25 km/h und 6000 kg/Achse bei 40 km/h, Nockenbremse 300 x 90 mm, Bremslast 11420 kg/Achse bei 25 km/h und 7100 kg/Achse bei 40 km/h
2)Robuste BPW-Bremsachse mit 6-Loch Radanschluss, Spurweite 1500 mm, Achslast 7000 kg/Achse bei 25 km/h und 6500 kg/Achse bei 40 km/h, Nockenbremse 300 x 80 mm, Bremslast 8000 kg/Achse bei 25 km/h und 6000 kg/Achse bei 40 km/h
Bremsen Umsteckbremse1), 2-Rad Auflaufeinrichtung2)
Kippvorrichtung 4-stufiger Kippzylinder verchromt, Hubbegrenzungsventil
Aufbau Brückenboden aus 4 mm Stahlblech, gesteckte Eckrungen, Stahlbordwände und Stahlpendelaufsatzwände 2,5 mm stark (FUHRMANN-Profil) mit Schnellverschlüssen, Seitenbordwände und Rückwand können sowohl pendelnd wie auch abklappbar geöffnet werden, Zentralverriegelung links, rechts und hinten, Kornschieber mit Hebel, rutschfeste Aufstiegshilfen nach UVV, Unterfahrtschutz mit integrierter Beleuchtung
Sonderausrüstung (gegen Aufpreis)
Bereifung 11.5/80-15.3 18 PR
Bereifung 13.0/65-18 16 PR
Bereifung 15.0/55-17 14 PR (380/55-17) - nur bei 25 km/h1)
Bereifung 340/65 R 18
Bereifung 355/60 R 18
Bereifung 19.0/45-17 14 PR (480/45-17)
Bereifung 435/50 R 19.5 RE
Bereifung 435/50 R 19.5
40 km/h Ausführung mit Parabelfederung, Zugöse und Kotflügel (Gesamtgewicht 6500 kg1) und 6000 kg2))
Bremsinstallation mit ALB (Pflicht für Österreich bei 40 km/h)
Hydraulikbremse
Hydraulikbremse mit mechanischem Ventil und Handregulator über Zugseil umschaltbar
Zweileitungs-Druckluftbremsanlage
Seitenanfahrschutz (Pflicht für Österreich bei 40 km/h)
Parabelfederung
Untenanschluss
Zugöse D40mm starr
Zugöse D50mm drehbar
Zugöse D40mm umdrehbar
Kugelkupplung K80
Stützfuß mechanisch
Stützfuß hydraulisch
Sattelstützwinde teleskopierbar mit zwei Geschw. (dreistufig)
Hydraulische Leitung für zweiten Kipper
HARDOX Stahlboden, Materialstärke 4 mm
Ohne Aufsatzbordwände 500 mm
Bordwände 400+400 mm
Dritte Aufsatzbordwände 500 mm - komplett, rundum abklappbar (gilt nur bei Bestellung vom Neufahrzeug)
Verstärkte Bordwände
Bordwandhebefeder links und rechts mit Träger
Auslaufrutsche
Auslaufrohr
Abrollbügel mit Rollen und Flacheisen rechts hinten
Werkzeugkasten (500 x 350 x 470 mm) mit Trägern
Lackierung im anderen RAL-Farbton - Unterbau
Lackierung im anderen RAL-Farbton - Aufbau

« zurück | Anfrage zu diesem Produkt stellen »

Weitere Abbildungen

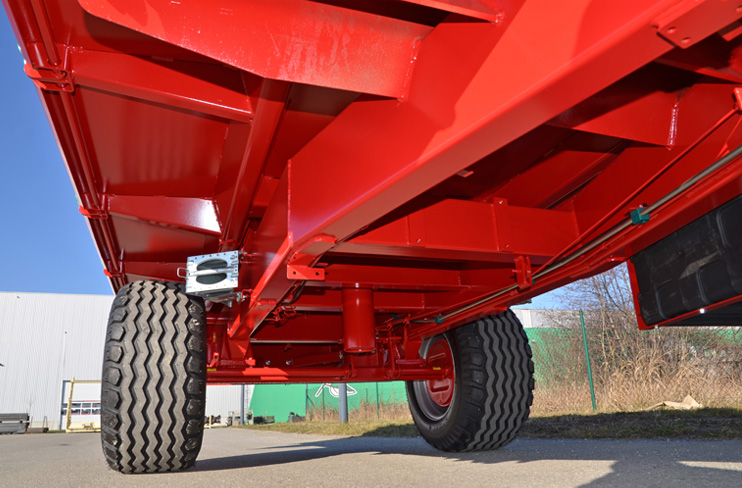

Abbildung 1 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

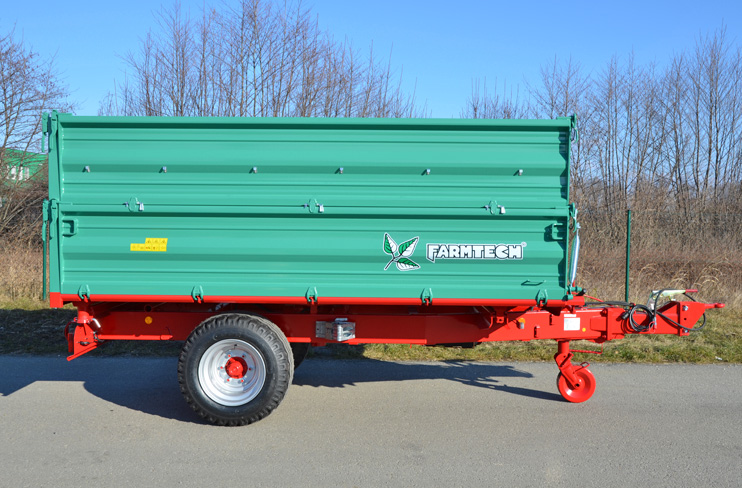

Abbildung 2 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

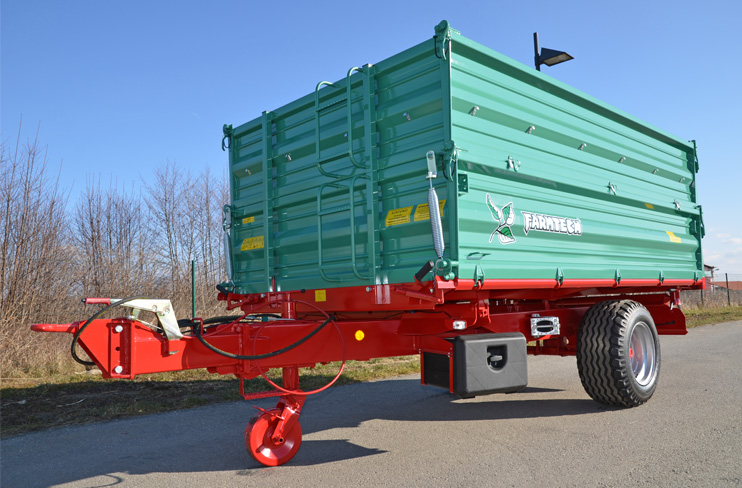

Abbildung 3 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

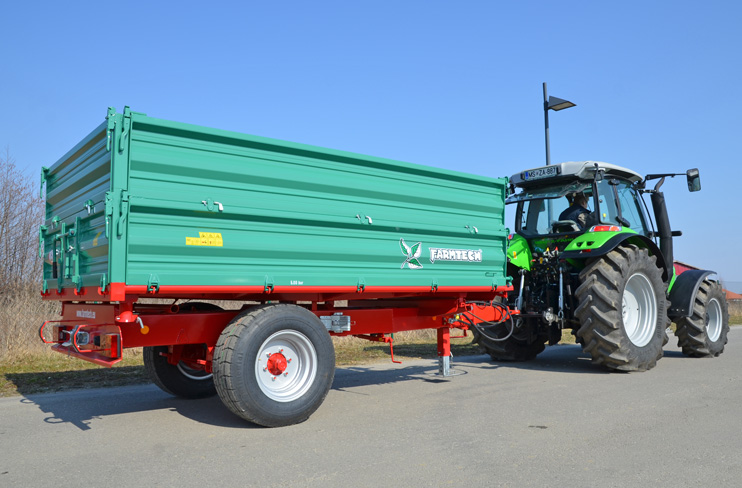

Abbildung 4 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

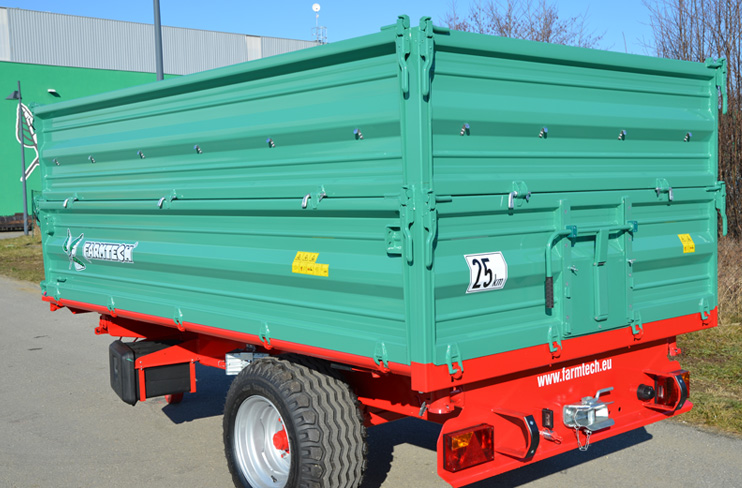

Abbildung 5 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

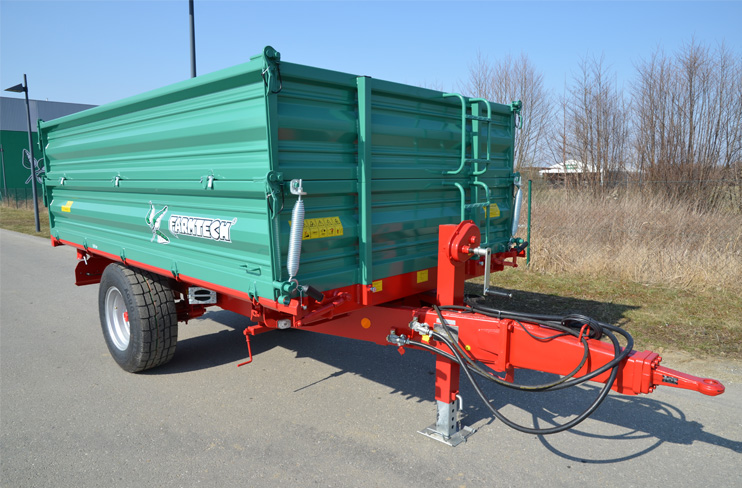

Abbildung 6 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

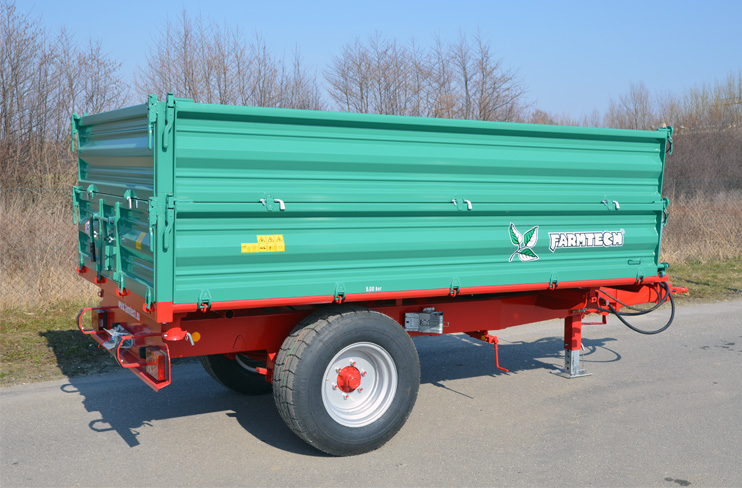

Abbildung 7 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

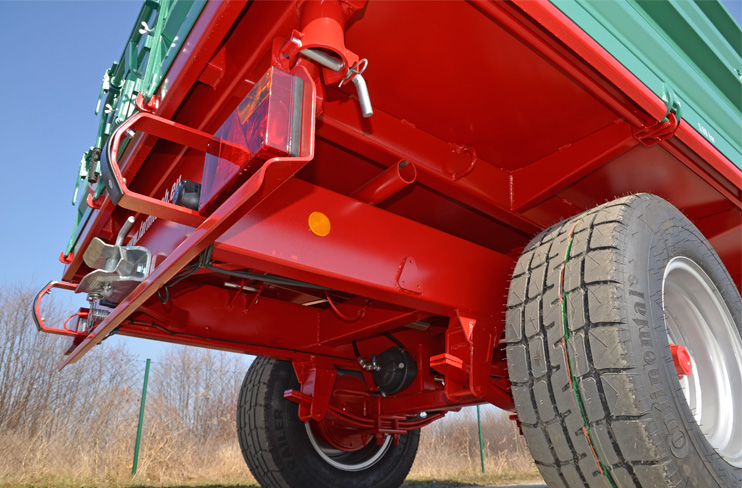

Abbildung 8 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

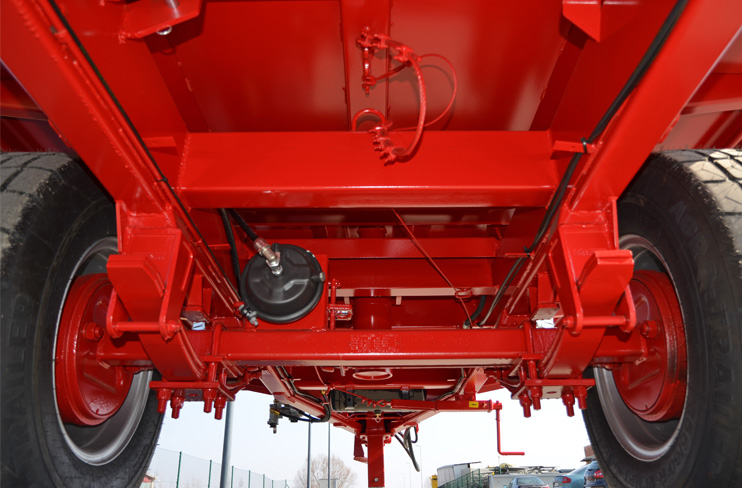

Abbildung 9 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

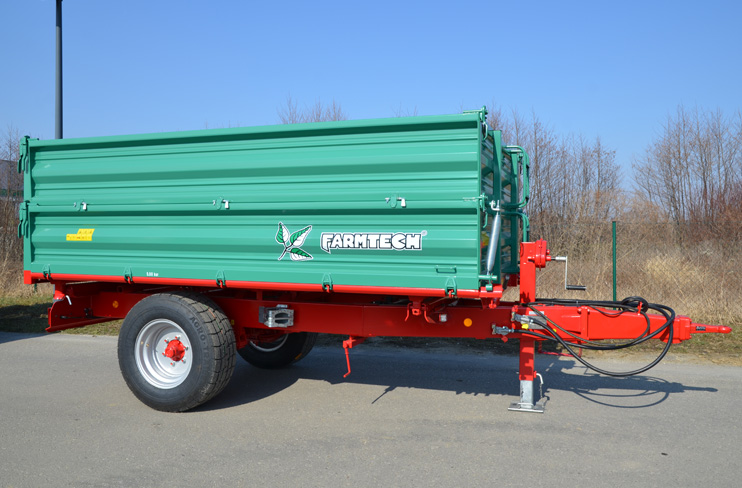

Abbildung 10 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

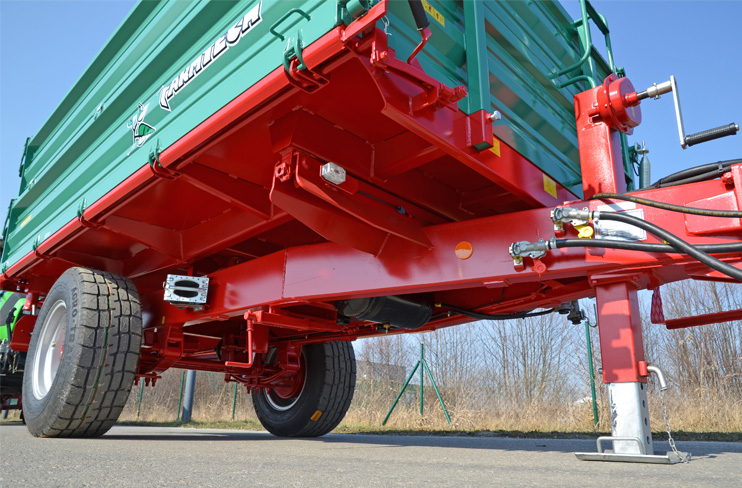

Abbildung 11 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

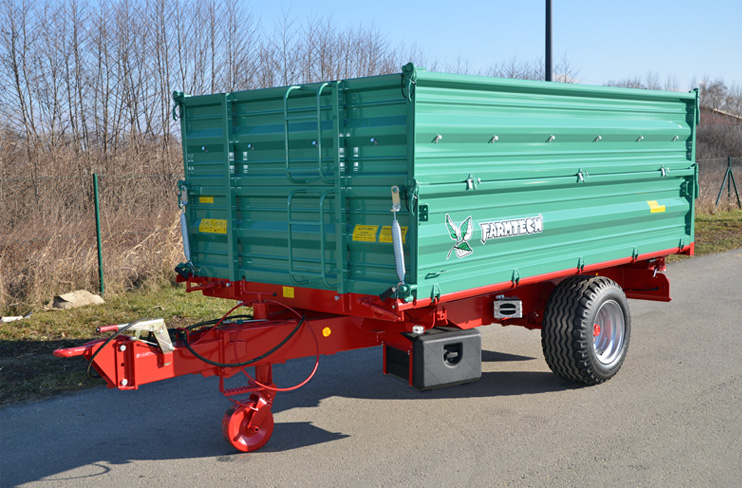

Abbildung 12 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

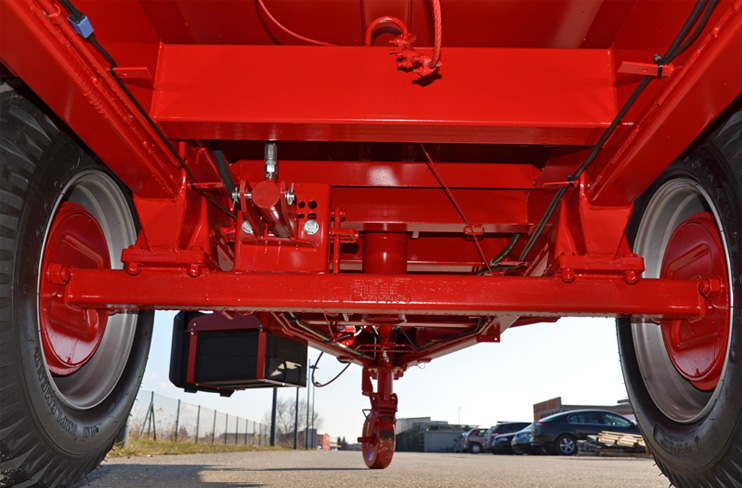

Abbildung 13 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

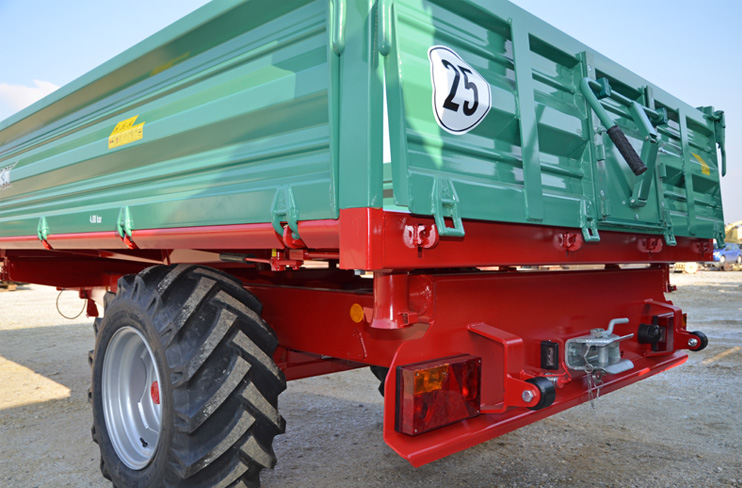

Abbildung 14 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

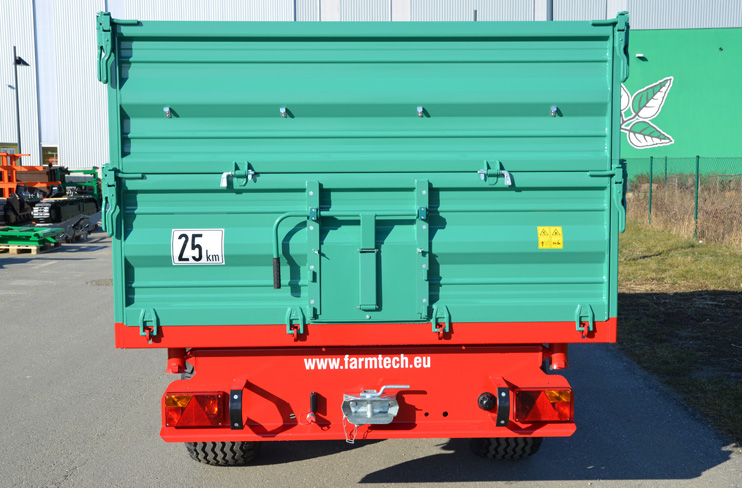

Abbildung 15 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

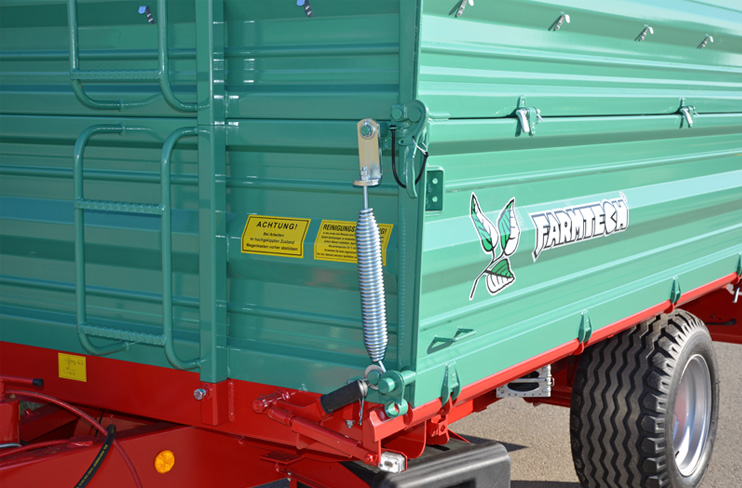

Abbildung 16 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

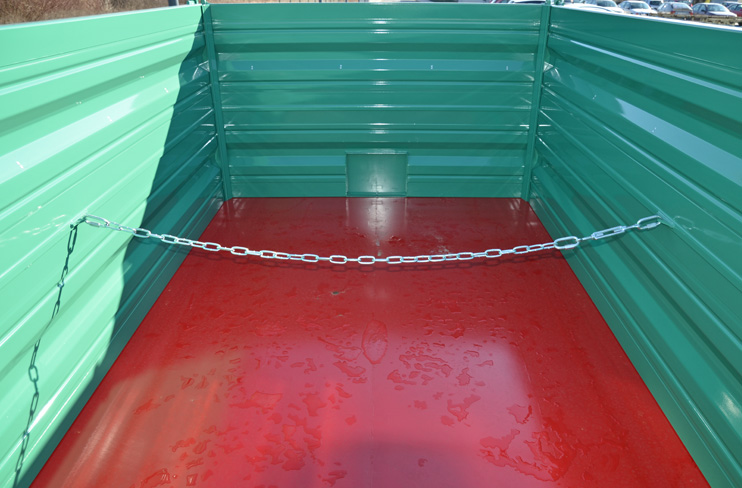

Abbildung 17 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

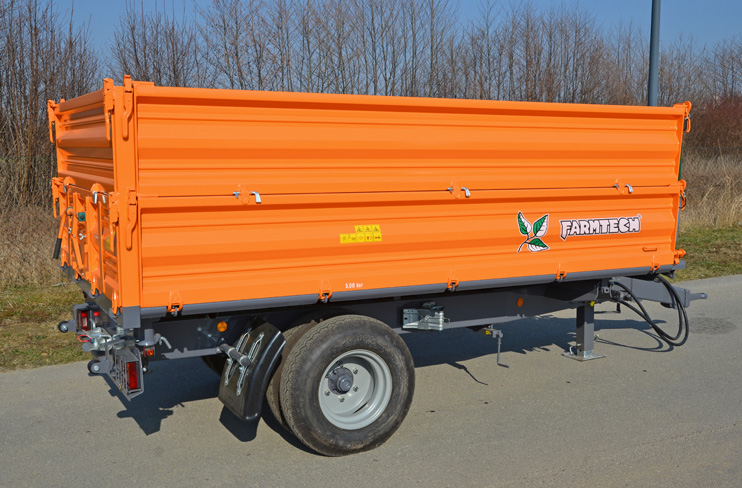

Abbildung 18 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

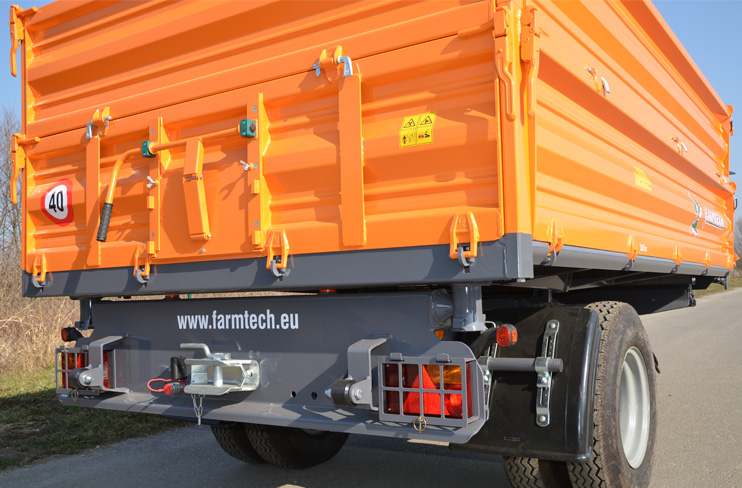

Abbildung 19 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

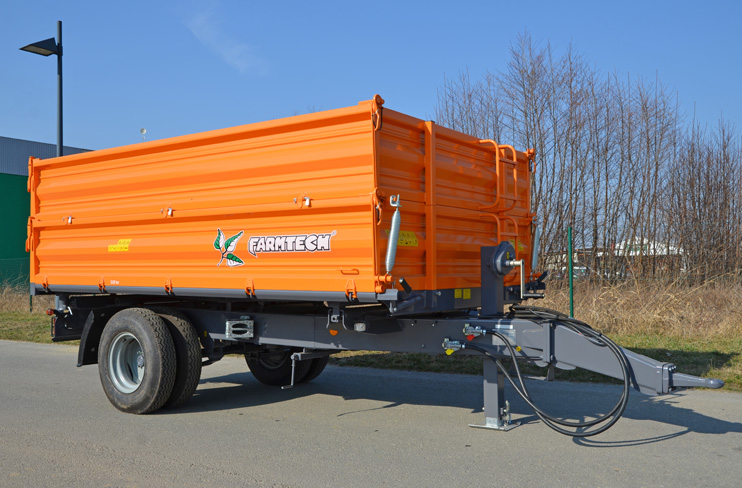

Abbildung 20 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

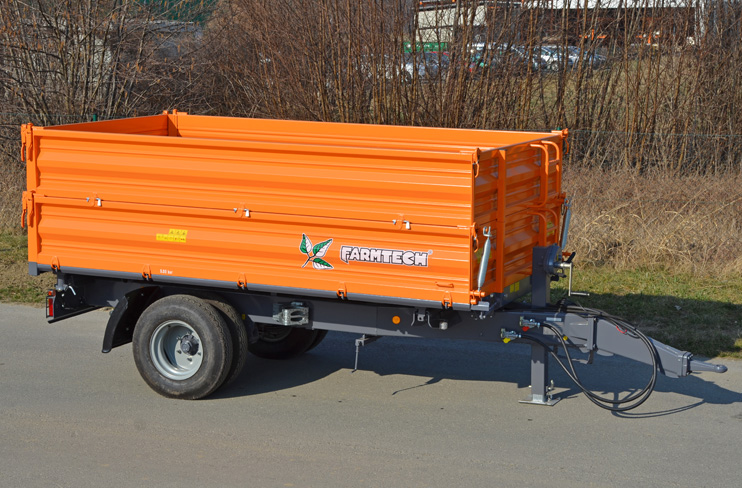

Abbildung 21 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech
Abbildung 22 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

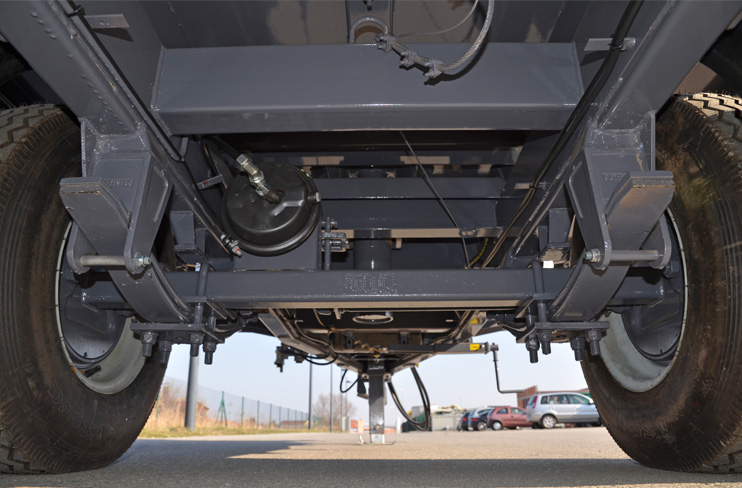

Abbildung 23 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

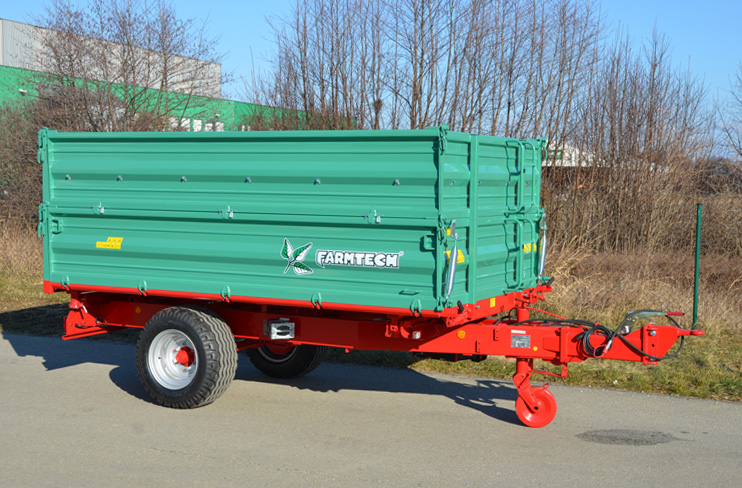

Abbildung 24 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

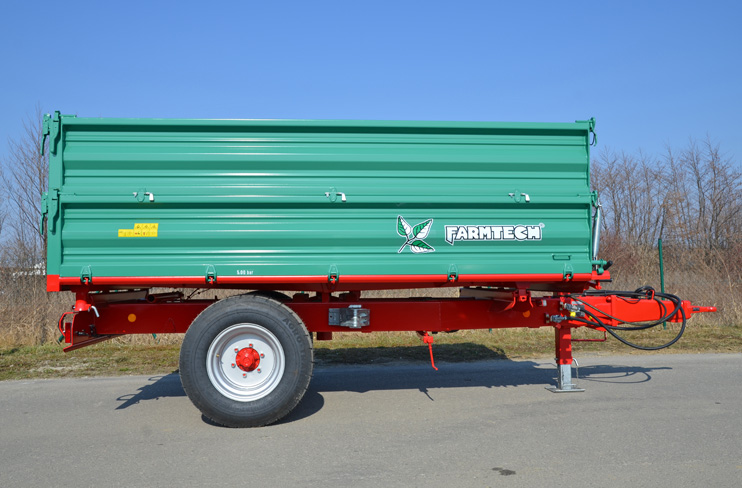

Abbildung 25 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech

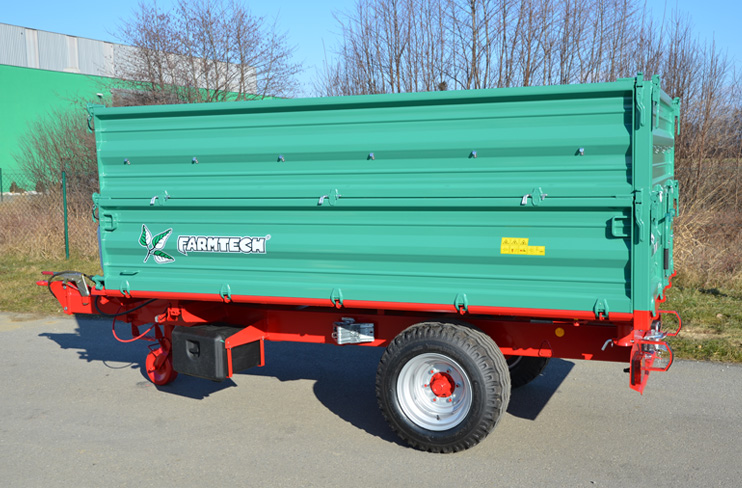

Abbildung 26 - Einachs-Dreiseitenkipper EDK 650 (EDK 5) von Farmtech
